Test Funzionali

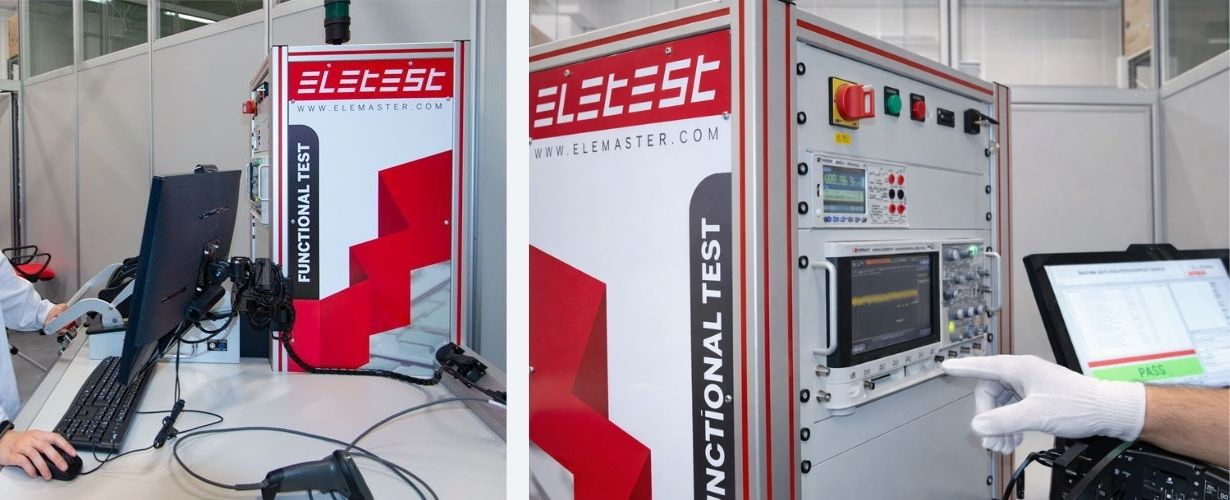

I collaudi funzionali vengono eseguiti attraverso sistemi di collaudo forniti dai clienti oppure tramite l’innovativa piattaforma Eletest, sviluppata dal Test Engineering Team di Elemaster, che garantisce massima flessibilità e ampia possibilità di personalizzazione a seconda delle esigenze tecniche.

Le macchine di collaudo Eletest sono allocate in tutti i siti produttivi Elemaster e permettono di avere i dati di colludo disponibili presso l’Eletest Server, localizzato nella sede principale del Gruppo. Questo modello consente:

  • analisi e valutazioni in remoto eseguite dal Corporate Test Engineering Team
  • download delle ultime release software disponibili da remoto
  • trasferimento tecnologico da un sito produttivo all’altro in maniera rapida e efficace

Eletest è sviluppata sulla piattaforma National Instruments PXI HW e software Labview.
La configurazione Hardware può essere personalizzata in base alle esigenze del cliente.

La macchina è stata disegnata per avere una configurazione standard utilizzabile su più prodotti. Da un’analisi eseguita su prodotti di vari settori, dall’automotive al medicale, possiamo dichiarare che l’85% delle risorse HW e SW sono comuni a molti prodotti e solo il 15% viene personalizzato.

La Macchina dispone delle seguenti risorse:

  • 2 canali di alimentazione 0-35V@1,4A/0-60V@0,8 A
  • 5 Porte di comunicazione RS232
  • 1 Porta di comunicazione Configurabile RS485-RS422
  • 120 Canali digitali di I/O configurabili 3,3V o 5V 1Mhz
  • 4 contatori digitali a 80Mhz
  • 34 Ingressi Analogici +/- 20V @250Ks/s (16bit)
  • 4 Uscite Analogiche +/-12V @833Ks/s (16bit)
  • 20 Canali Ottici per controllo di LED / LCD (RGB/Intensity)
  • Tool di programmazione onboard
  • Possibilità di installare una stampante per etichette

Eletest viene equipaggiata con una base Fixture, che consente di contattare fino a 480 punti; inoltre nel caso di collaudo di Apparecchiature ingombranti o Rack è possibile interfacciarsi direttamente tramite cablaggi.

L’ Engine Software, che controlla la macchina, esegue i seguenti salvataggi a ogni sezione di collaudo:

  • Database
  • Report Standard Elemaster CSV
  • Log giornaliero Macchina e Log giornaliero Operatore su USB Key
  • Report in Formato HTML

Nel caso di re-test, il software mostra tutta la storia della scheda e permette all’operatore di inserire i difetti riscontrati in caso di riparazione.

I NOSTRI SERVIZI

  • Rilascio in produzione di macchine di collaudo fornite dai clienti
  • Sviluppo di macchine di collaudo dedicate: Eletest
